Empuñaduras Industriales tipo 2
Con perno roscable
Referencia 528
Con perno roscable
Referencia528
MaterialPA-GF
ColorNegro
Sectores de aplicaciónMobiliario y Maquinaria IndustrialMaquinaria Agrícola
Solicitar presupuesto →
Descripción
Fabricada en fibra de vidrio reforzada. Perno cromado.

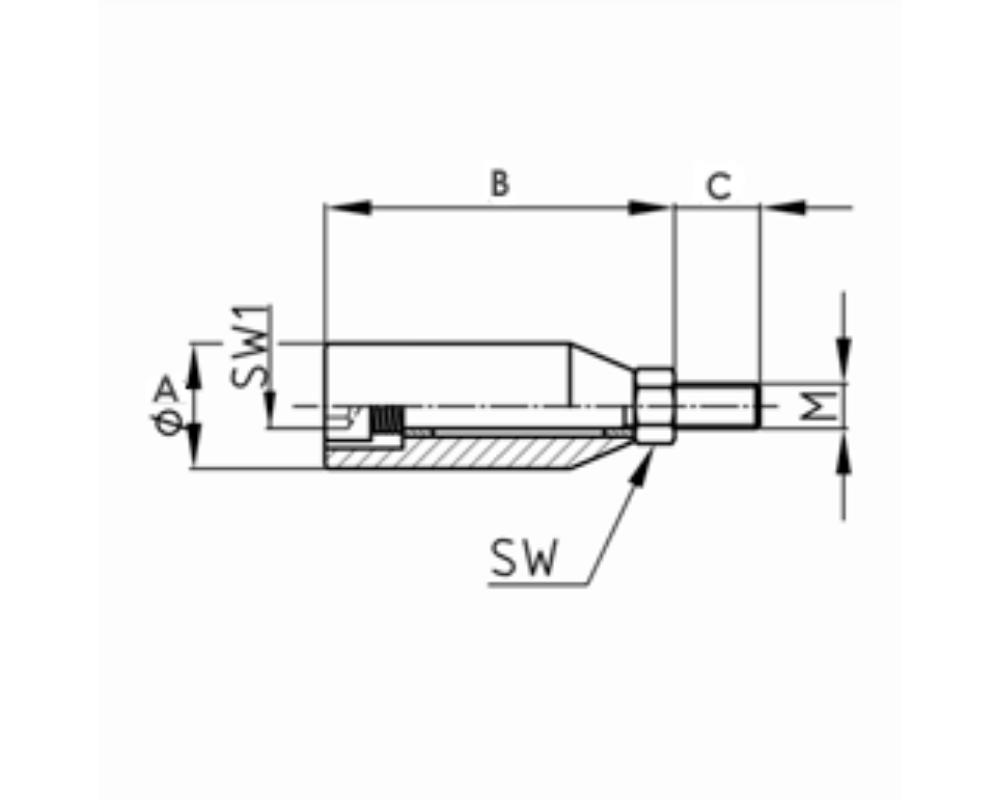

Plano técnico
Medidas disponibles
| Referencia | A (mm) | B (mm) | C (mm) | SW (mm) | SW1 (mm) | Metric |
|---|---|---|---|---|---|---|
| 528-18-M6 | 18.0 | 51.0 | 12.0 | 10.0 | 5.0 | M6 |
| 528-20-M8 | 20.0 | 70.0 | 11.0 | 13.0 | 6.0 | M8 |
| 528-24-M10 | 24.0 | 85.0 | 17.0 | 17.0 | 8.0 | M10 |
| 528-28-M10 | 28.0 | 95.0 | 20.0 | 19.0 | 8.0 | M10 |
| 528-28-M12 | 28.0 | 95.0 | 20.0 | 17.0 | 10.0 | M12 |
Todas las medidas expresadas en milímetros (mm). ¿No encuentra su medida exacta? Consúltenos, fabricamos a medida.
