Pie articulado con base de Acero cromado
Referencia 342
Pie articulado con base de Acero cromado
Referencia342
MaterialPE
ColorNegro
Sectores de aplicaciónMobiliario y Maquinaria IndustrialMaquinaria Agrícola
Solicitar presupuesto →
Descripción
El pie articulado de la serie 342 tiene un eje y base de LPDE, polietileno de baja densidad, PEBD, con un acabado cromado, disponibilidad de distintos tamaños y en color negro.

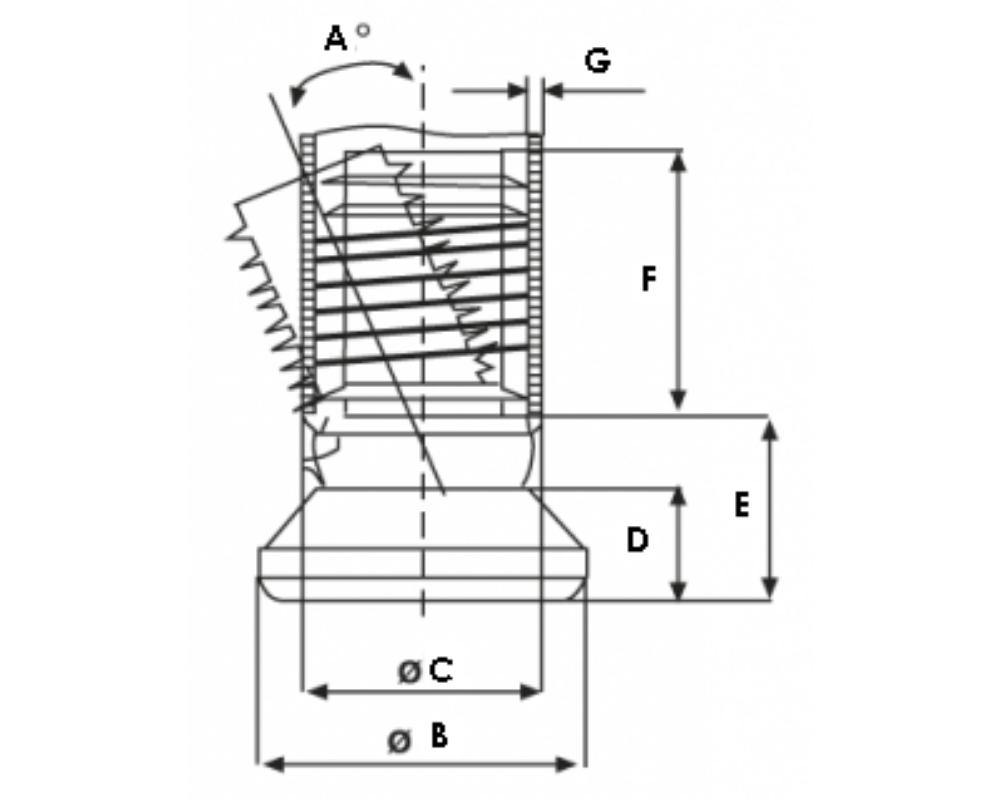

Plano técnico
Medidas disponibles
| Referencia | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | EspesorTubo |
|---|---|---|---|---|---|---|---|
| 342-19-25 | 19 (-22) | 25.0 | 19.0 | 10.0 | 17.5 | 24.5 | 1,5-2 |
| 342-20-25 | 19 (-22) | 25.0 | 20.0 | 10.0 | 18.0 | 24.5 | 1,5-2 |
| 342-22-25 | 19 (-22) | 25.0 | 22.0 | 10.0 | 18.0 | 24.5 | 1,5-2 |
| 342-25-25 | 19 (-22) | 25.0 | 25.0 | 10.0 | 18.0 | 24.5 | 1,5-2 |
| 342-28-25 | 19 (-22) | 25.0 | 28.0 | 10.0 | 17.0 | 24.5 | 1,5-2 |
| 342-19-30 | 19 (-22) | 30.0 | 19.0 | 10.0 | 17.0 | 24.5 | 1,5-2 |
| 342-20-30 | 19 (-22) | 30.0 | 20.0 | 10.0 | 17.0 | 24.5 | 1,5-2 |
| 342-22-30 | 19 (-22) | 30.0 | 22.0 | 10.0 | 17.0 | 24.5 | 1,5-2 |
| 342-25-30 | 19 (-22) | 30.0 | 25.0 | 10.0 | 17.5 | 24.5 | 1,5-2 |
| 342-28-30 | 19 (-22) | 30.0 | 28.0 | 10.0 | 17.0 | 24.5 | 1,5-2 |
Todas las medidas expresadas en milímetros (mm). ¿No encuentra su medida exacta? Consúltenos, fabricamos a medida.
