Prensaestopas Tipo 4
Referencia 714
Prensaestopas Tipo 4
Referencia714
MaterialPE
ColorVarios
Sectores de aplicaciónMontajes Electromecánicos
Solicitar presupuesto →
Descripción
Prensaestopas para montaje rápido, fabricado en poliamida PA 6, clasificación IP 68 hasta 5 bar, UL 94 V0. Protección contra vibraciones y dispositivo anti-torsión integrado. Colores estándar gris claro, gris oscuro y negro.

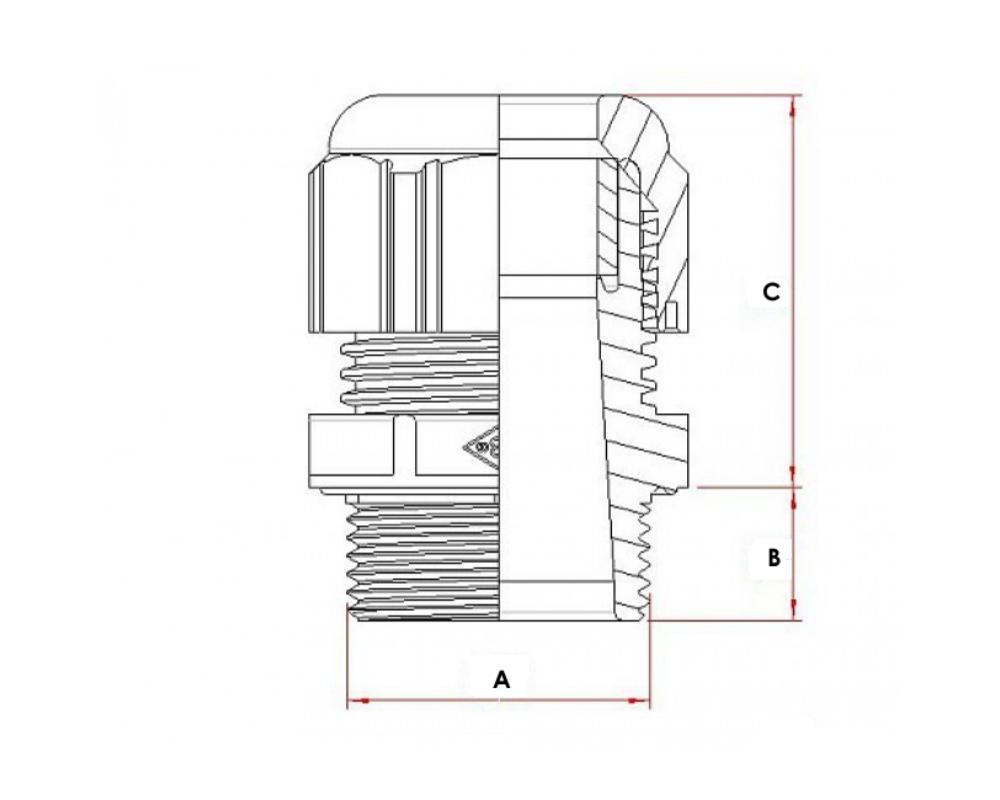

Plano técnico
Medidas disponibles
| Referencia | A (mm) | B (mm) | C (mm) | SW (mm) | ROSCA | Rango |
|---|---|---|---|---|---|---|
| 714-M12x1,5-15 | M12x1,5 | 8.0 | 20.0 | 15.0 | M12x1,5 | 2 - 6,5 |
| 714-M12x1,5-15 | M12x1,5 | 8.0 | 20.0 | 15.0 | M12x1,5 | 2 - 6,5 |
| 714-M12x1,5-15 | M12x1,5 | 8.0 | 20.0 | 15.0 | M12x1,5 | 2 - 6,5 |
| 714-M16x1,5-20 | M16x1,5 | 8.0 | 23.0 | 20.0 | M16x1,5 | 45203.0 |
| 714-M16x1,5-20 | M16x1,5 | 8.0 | 23.0 | 20.0 | M16x1,5 | 45203.0 |
| 714-M16x1,5-20 | M16x1,5 | 8.0 | 23.0 | 20.0 | M16x1,5 | 45203.0 |
| 714-M20x1,5-24 | M20x1,5 | 9.0 | 27.0 | 24.0 | M20x1,5 | 45266.0 |
| 714-M20x1,5-24 | M20x1,5 | 9.0 | 27.0 | 24.0 | M20x1,5 | 45266.0 |
| 714-M20x1,5-24 | M20x1,5 | 9.0 | 27.0 | 24.0 | M20x1,5 | 45266.0 |
| 714-M20x1,5-27 | M20x1,5 | 9.0 | 28.0 | 27.0 | M20x1,5 | 41821.0 |
| 714-M20x1,5-27 | M20x1,5 | 9.0 | 28.0 | 27.0 | M20x1,5 | 41821.0 |
| 714-M20x1,5-27 | M20x1,5 | 9.0 | 28.0 | 27.0 | M20x1,5 | 41821.0 |
| 714-M25x1,5-28 | M25x1,5 | 11.0 | 33.0 | 28.0 | M25x1,5 | 42614.0 |
| 714-M25x1,5-28 | M25x1,5 | 11.0 | 33.0 | 28.0 | M25x1,5 | 42614.0 |
| 714-M25x1,5-28 | M25x1,5 | 11.0 | 33.0 | 28.0 | M25x1,5 | 42614.0 |
| 714-M32x1,5-36 | M32x1,5 | 11.0 | 39.0 | 36.0 | M32x1,5 | 44501.0 |
| 714-M32x1,5-36 | M32x1,5 | 11.0 | 39.0 | 36.0 | M32x1,5 | 44501.0 |
| 714-M32x1,5-36 | M32x1,5 | 11.0 | 39.0 | 36.0 | M32x1,5 | 44501.0 |
| 714-M32x1,5-42 | M32x1,5 | 15.0 | 38.0 | 42.0 | M32x1,5 | 18 - 25 |
| 714-M32x1,5-42 | M32x1,5 | 15.0 | 38.0 | 42.0 | M32x1,5 | 18 - 25 |
| 714-M32x1,5-42 | M32x1,5 | 15.0 | 38.0 | 42.0 | M32x1,5 | 18 - 25 |
| 714-M40x1,5-46 | M40x1,5 | 11.0 | 43.0 | 46.0 | M40x1,5 | 16 - 28 |
| 714-M40x1,5-46 | M40x1,5 | 11.0 | 43.0 | 46.0 | M40x1,5 | 16 - 28 |
| 714-M40x1,5-46 | M40x1,5 | 11.0 | 43.0 | 46.0 | M40x1,5 | 16 - 28 |
| 714-M50x1,5-55 | M50x1,5 | 13.0 | 50.0 | 55.0 | M50x1,5 | 27 - 34,5 |
| 714-M50x1,5-55 | M50x1,5 | 13.0 | 50.0 | 55.0 | M50x1,5 | 27 - 34,5 |
| 714-M50x1,5-55 | M50x1,5 | 13.0 | 50.0 | 55.0 | M50x1,5 | 27 - 34,5 |
| 714-M63x1,5-65 | M63x1,5 | 17.0 | 55.0 | 65.0 | M63x1,5 | 30 - 44,5 |
| 714-M63x1,5-65 | M63x1,5 | 17.0 | 55.0 | 65.0 | M63x1,5 | 30 - 44,5 |
| 714-M63x1,5-65 | M63x1,5 | 17.0 | 55.0 | 65.0 | M63x1,5 | 30 - 44,5 |
| 714-M16x1,5-20 | M16x1,5 | 8.0 | 23.0 | 20.0 | M16x1,5 | 45109.0 |
| 714-M16x1,5-20 | M16x1,5 | 8.0 | 23.0 | 20.0 | M16x1,5 | 45109.0 |
| 714-M16x1,5-20 | M16x1,5 | 8.0 | 23.0 | 20.0 | M16x1,5 | 45109.0 |
| 714-M20x1,5-24 | M20x1,5 | 9.0 | 27.0 | 24.0 | M20x1,5 | 45203.0 |
| 714-M20x1,5-24 | M20x1,5 | 9.0 | 27.0 | 24.0 | M20x1,5 | 45203.0 |
| 714-M20x1,5-24 | M20x1,5 | 9.0 | 27.0 | 24.0 | M20x1,5 | 45203.0 |
| 714-M25x1,5-28 | M25x1,5 | 11.0 | 33.0 | 28.0 | M25x1,5 | 41760.0 |
| 714-M25x1,5-28 | M25x1,5 | 11.0 | 33.0 | 28.0 | M25x1,5 | 41760.0 |
| 714-M25x1,5-28 | M25x1,5 | 11.0 | 33.0 | 28.0 | M25x1,5 | 41760.0 |
| 714-M32x1,5-36 | M32x1,5 | 11.0 | 39.0 | 36.0 | M32x1,5 | 43313.0 |
| 714-M32x1,5-36 | M32x1,5 | 11.0 | 39.0 | 36.0 | M32x1,5 | 43313.0 |
| 714-M32x1,5-36 | M32x1,5 | 11.0 | 39.0 | 36.0 | M32x1,5 | 43313.0 |
Todas las medidas expresadas en milímetros (mm). ¿No encuentra su medida exacta? Consúltenos, fabricamos a medida.
