Protector de ejes con chaveta
Referencia 1B7
Protector de ejes con chaveta
Referencia1B7
MaterialLDPE
ColorAmarillo
Sectores de aplicaciónAutomociónAeronáuticaAutomatizaciónHidráulica y NeumáticaMaquinaria AgrícolaMecanizados y Transformados
Solicitar presupuesto →
Descripción
Portector de ejes de transmisión con chavetero para evitar daños o deterioros en su transporte o traslado.Fabricados en LDPE, PEBD, polietileno de baja densidad. Color amarillo.

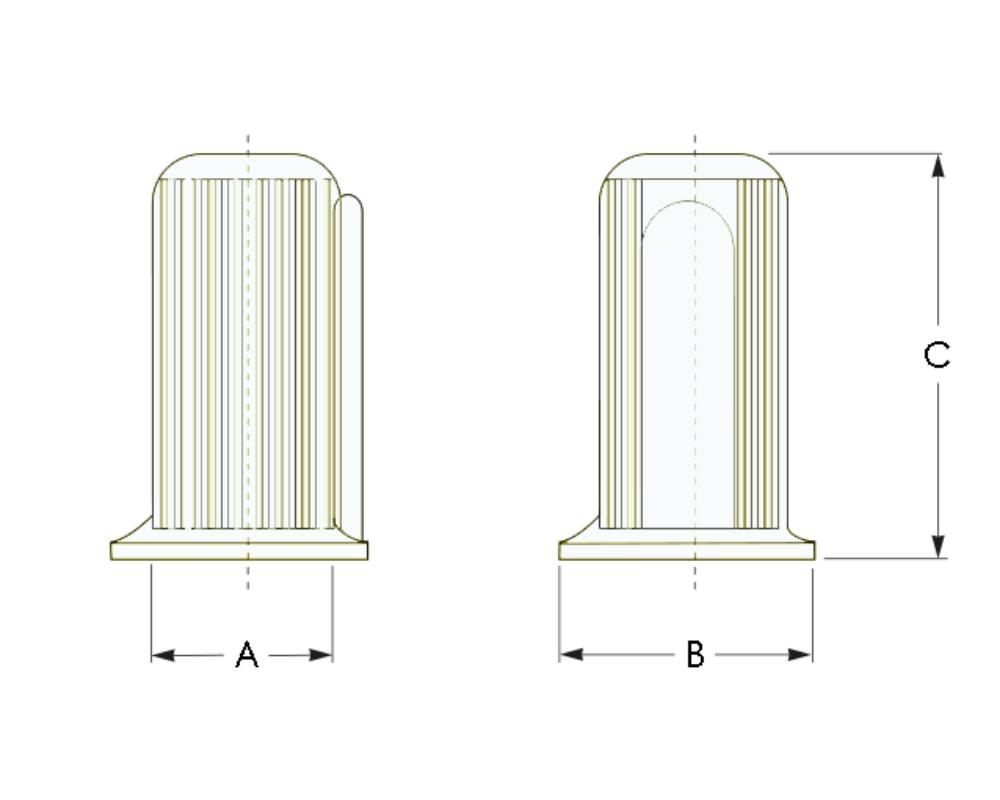

Plano técnico
Medidas disponibles
| Referencia | A (mm) | B (mm) | C (mm) |
|---|---|---|---|
| 1B7-W9 | 14.5 | 9.0 | 24.0 |
| 1B7-W11 | 17.5 | 11.0 | 27.5 |
| 1B7-W14 | 22.5 | 14.0 | 35.0 |
| 1B7-W15 | 25.5 | 15.0 | 32.0 |
| 1B7-W16 | 25.5 | 16.0 | 47.0 |
| 1B7-W19 | 30.5 | 19.0 | 47.0 |
| 1B7-W20 | 32.0 | 20.0 | 58.5 |
| 1B7-W22 | 35.5 | 22.0 | 58.5 |
| 1B7-W 24 | 38.5 | 24.0 | 58.5 |
| 1B7-W 25 | 40.0 | 25.0 | 70.0 |
| 1B7-W 28 | 45.0 | 28.0 | 70.0 |
| 1B7-W30 | 48.0 | 30.0 | 93.5 |
| 1B7-W32 | 51.0 | 32.0 | 93.5 |
| 1B7-W35 | 56.0 | 35.0 | 93.5 |
| 1B7-W38 | 61.0 | 38.0 | 93.5 |
| 1B7-W42 | 67.0 | 42.0 | 127.5 |
| 1B7-W45 | 72.0 | 45.0 | 117.5 |
| 1B7-W48 | 77.0 | 48.0 | 127.5 |
| 1B7-W55 | 88.0 | 55.0 | 127.5 |
| 1B7-W60 | 96.0 | 60.0 | 164.0 |
| 1B7-W65 | 104.0 | 65.0 | 164.0 |
| 1B7-W75 | 112.0 | 75.0 | 164.0 |
Todas las medidas expresadas en milímetros (mm). ¿No encuentra su medida exacta? Consúltenos, fabricamos a medida.
