Tapones con Aletas
Tapón de montaje rápido
Referencia 16H
Tapón de montaje rápido
Referencia16H
MaterialLDPE
ColorRojo
Sectores de aplicaciónAutomociónAeronáuticaAutomatizaciónHidráulica y NeumáticaMaquinaria AgrícolaMecanizados y Transformados
Solicitar presupuesto →
Descripción
La serie 16H ofrece una pestaña integral de extracción central que facilita la inserción y extracción del tapón. Ideales para proteger roscas de métrica, GAS/BSP o UNF. Color rojo.

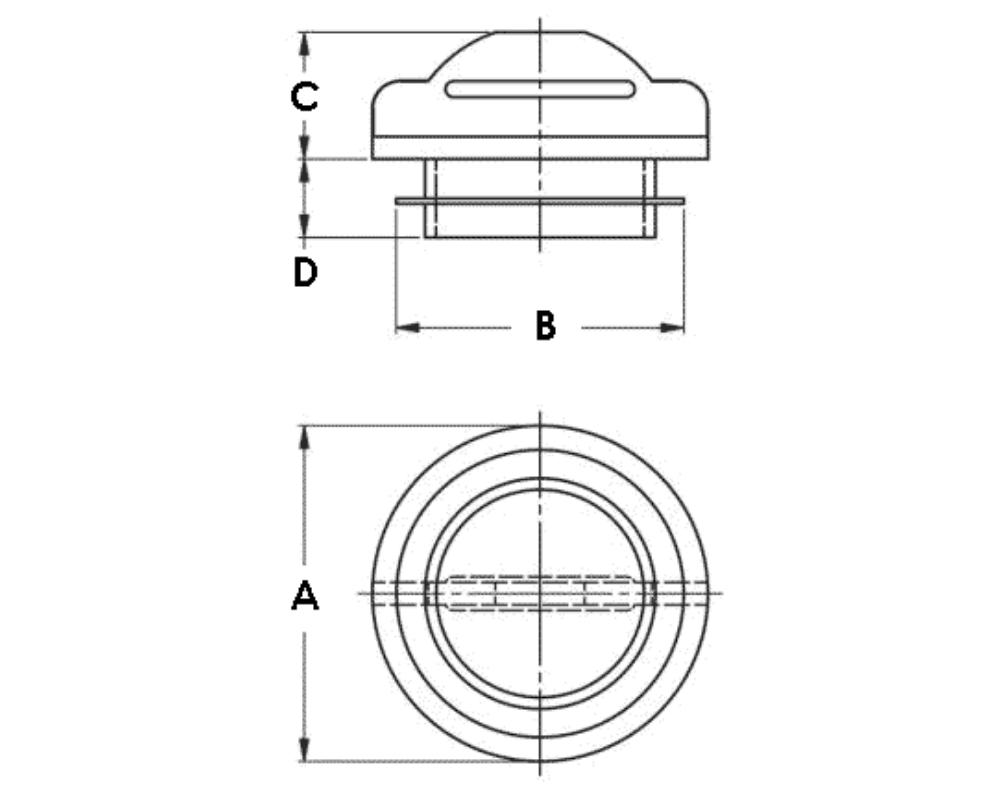

Plano técnico
Medidas disponibles
| Referencia | A (mm) | B (mm) | C (mm) | D (mm) | BSP_GAS | UNF_JIC | Metric |
|---|---|---|---|---|---|---|---|
| 16H-1/8" | 9.8 | 9.8 | 6.0 | 4.0 | 1/8" | 7/16" | M10 |
| 16H-1/4" | 15.8 | 13.1 | 12.0 | 5.0 | 1/4" | 1/2" | M12,M13,M14 |
| 16H-3/8" | 19.5 | 16.5 | 14.0 | 5.0 | 3/8" | 5/8" | M16 |
| 16H-M18 | 21.5 | 18.3 | 11.5 | 7.0 | 3/4" | M18 | |
| 16H-1/2" | 22.7 | 21.3 | 12.0 | 7.0 | 1/2" | M20 | |
| 16H-5/8" | 25.8 | 22.4 | 12.0 | 7.0 | 5/8" | 7/8" | M22 |
| 16H-3/4" | 28.2 | 23.5 | 12.0 | 7.0 | M24 | ||
| 16H-7/8" | 29.9 | 25.5 | 12.0 | 7.0 | 3/4" | 1 1/16" | M25, M26 |
| 16H-1" | 32.7 | 27.9 | 12.0 | 7.0 | 7/8" | 1 1/8" | M28 |
| 16H-1.1/8" | 35.6 | 32.0 | 12.0 | 7.0 | 1" | 1 5/16" | M32 |
| 16H-1.1/4" | 39.7 | 35.7 | 12.0 | 7.0 | 1 1/8" | 1 1/2", 1 3/8" | M36 |
Todas las medidas expresadas en milímetros (mm). ¿No encuentra su medida exacta? Consúltenos, fabricamos a medida.
Solicite información o presupuesto
Indíquenos las medidas y cantidades que necesita. Le responderemos en menos de 24 horas laborables, sin compromiso.
