Tapón de silicona recto con reborde hueco
Referencia 231C
Tapón de silicona recto con reborde hueco
Referencia231C
MaterialSilicona
ColorVarios
Sectores de aplicaciónAutomociónAeronáuticaTratamientos Superficiales
Solicitar presupuesto →
Descripción
Fabricados en silicona, para trabajos de pintura en horno hasta 318ºC.

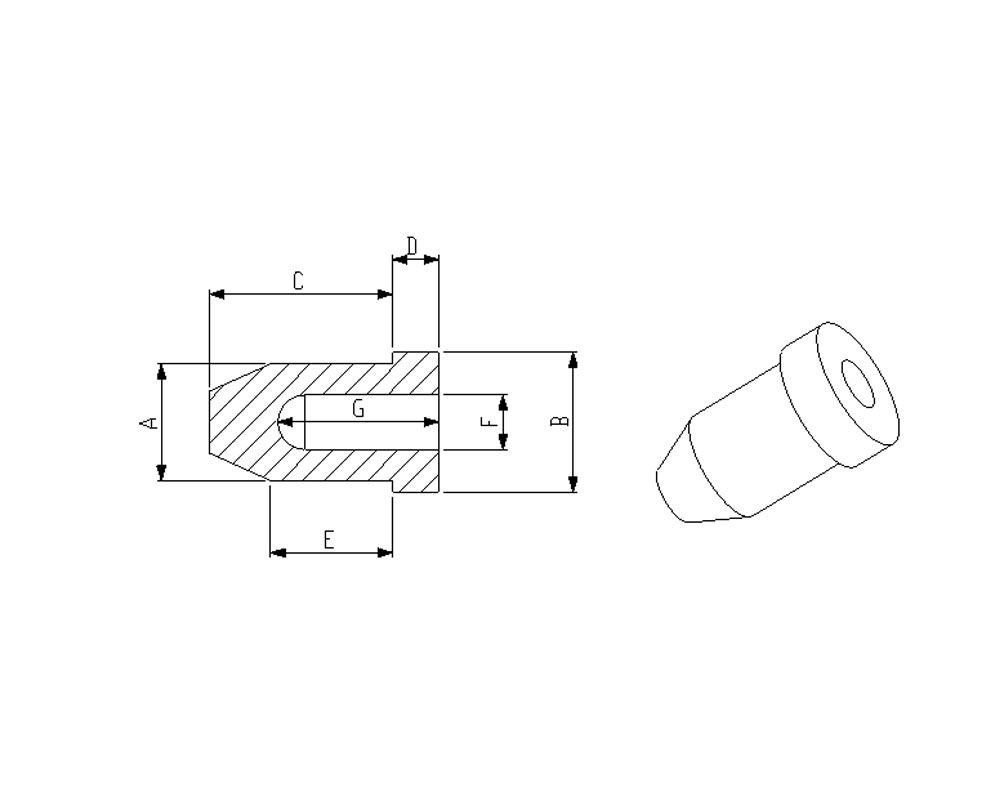

Plano técnico
Medidas disponibles
| Referencia | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) |
|---|---|---|---|---|---|---|---|
| 231C-234 | 5.94 | 9.53 | 13.49 | 3.175 | 9.525 | 3.175 | 13.4874 |
| 231C-250 | 6.35 | 8.89 | 13.49 | 3.175 | 9.525 | 3.175 | 12.7 |
| 231C-272 | 6.9 | 8.4 | 12.0 | 2.5 | 9.0 | 3.0 | 5.0 |
| 231C-285 | 7.24 | 11.07 | 14.35 | 3.556 | 10.7188 | 3.8608 | 13.4366 |
| 231C-307 | 7.8 | 9.2 | 14.0 | 2.5 | 10.25 | 3.5 | 14.5 |
| 231C-313 | 7.95 | 10.95 | 14.68 | 3.175 | 10.541 | 3.81 | 14.2748 |
| 231C-338 | 8.57 | 12.7 | 15.09 | 3.175 | 11.1252 | 3.9624 | 14.3002 |
| 231C-350 | 8.89 | 12.7 | 17.25 | 4.7498 | 11.43 | 4.7498 | 16.51 |
| 231C-411 | 10.44 | 16.94 | 14.8 | 3.5 | 11.27 | 4.5 | 15.3 |
| 231C-413 | 10.5 | 12.7 | 16.0 | 3.5 | 12.43 | 4.5 | 16.5 |
| 231C-471 | 11.95 | 14.3 | 19.06 | 4.7625 | 12.7 | 5.5626 | 16.6878 |
| 231C-530 | 13.45 | 15.35 | 18.0 | 3.5 | 12.68 | 5.0 | 18.5 |
| 231C-628 | 15.94 | 19.05 | 23.84 | 4.7625 | 17.4752 | 7.9502 | 23.0378 |
| 231C-705 | 17.9 | 22.0 | 25.4 | 5.0 | 18.69 | 7.5 | 26.4 |
| 231C-722 | 18.35 | 22.0 | 19.85 | 5.0 | 8.0 | 20.85 | 20.85 |
| 231C-753 | 19.11 | 21.34 | 22.24 | 4.7625 | 15.875 | 8.7376 | 21.4376 |
| 231C-827 | 21.0 | 25.4 | 23.8 | 5.0 | 15.95 | 11.0 | 22.8 |
| 231C-828 | 21.03 | 25.4 | 24.13 | 5.2578 | 15.24 | 9.6266 | 24.13 |
| 231C-877 | 22.28 | 25.4 | 22.23 | 6.35 | 15.875 | 9.5758 | 22.225 |
| 231C-883 | 22.42 | 25.4 | 23.83 | 4.9276 | 17.4752 | 9.525 | 23.1902 |
| 231C-1080 | 27.43 | 32.77 | 22.23 | 6.35 | 15.875 | 15.24 | 22.606 |
| 231C-1120 | 28.45 | 34.93 | 34.93 | 6.35 | 26.9875 | 11.9075 | 33.3375 |
| 231C-1510 | 38.35 | 43.69 | 28.45 | 6.858 | 22.098 | 24.384 | 28.575 |
Todas las medidas expresadas en milímetros (mm). ¿No encuentra su medida exacta? Consúltenos, fabricamos a medida.
