Capuchones Rectos
Capuchón con nervio para tubo Reciclado
Referencia 18U
Capuchón con nervio para tubo Reciclado
Referencia18U
MaterialPCR-LDPE
ColorAzul
Sectores de aplicaciónAutomociónAeronáuticaAutomatizaciónHidráulica y NeumáticaMaquinaria AgrícolaMecanizados y Transformados
Solicitar presupuesto →
Descripción
Fabricado en PE, polietileno reciclado. Disponible en color azul.

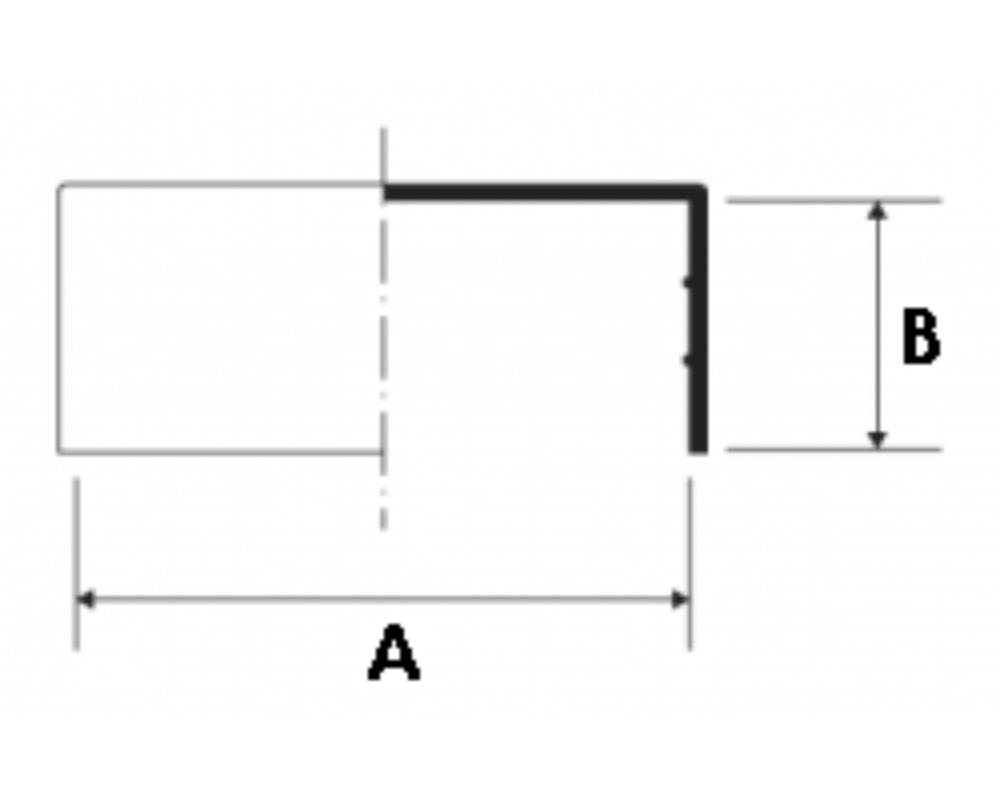

Plano técnico
Medidas disponibles
| Referencia | A (mm) | B (mm) | DN |
|---|---|---|---|
| 18U-4 | 4 | 18.8 | |
| 18U-5 | 5 | 18.8 | |
| 18U-6 | 6 | 18.5 | |
| 18U-6,35 | 6.35 | 18.5 | |
| 18U-7 | 7 | 18.5 | |
| 18U-8 | 8 | 19.8 | |
| 18U-9,6 | 9.6 | 18.8 | |
| 18U-10 | 10 | 18.8 | 1/8" |
| 18U-11 | 11 | 19.7 | |
| 18U-11,5 | 11.5 | 19.7 | |
| 18U-12 | 12 | 19.6 | |
| 18U-12,7 | 12.7 | 19.9 | |
| 18U-13 | 13 | 19.9 | |
| 18U-13,7 | 13.7 | 19.9 | 1/4" |
| 18U-14 | 14 | 16.7 | |
| 18U-15 | 15 | 20.1 | |
| 18U-15,5 | 15.5 | 16.7 | |
| 18U-16 | 16 | 16.7 | |
| 18U-17,2 | 17.2 | 18 | 3/8" |
| 18U-18 | 18 | 18 | |
| 18U-18,5 | 18.5 | 18 | |
| 18U-19 | 19 | 18 | |
| 18U-20 | 20 | 21.3 | |
| 18U-21,3 | 21.3 | 20.8 | 1/2" |
| 18U-22 | 22 | 20.8 | |
| 18U-23,2 | 23.2 | 21 | |
| 18U-24 | 24 | 21 | |
| 18U-25,4 | 25.4 | 21 | |
| 18U-26 | 26 | 25 | |
| 18U-26,9 | 26.9 | 25 | 3/4" |
| 18U-28 | 28 | 25 | |
| 18U-28,5 | 28.5 | 25 | |
| 18U-29 | 29 | 25 | |
| 18U-30 | 30 | 25.6 | |
| 18U-31,8 | 31.8 | 19.2 | |
| 18U-33,7 | 33.7 | 19.2 | 1" |
| 18U-35 | 35 | 25.6 | |
| 18U-36,5 | 36.5 | 20.6 | |
| 18U-38 | 38 | 20.6 | |
| 18U-40 | 40 | 25.6 | |
| 18U-41,3 | 41.3 | 20 | |
| 18U-42,4 | 42.4 | 25.3 | 1.1/4" |
| 18U-44,5 | 44.5 | 21.2 | |
| 18U-45,4 | 45.4 | 21.2 | |
| 18U-47,5 | 47.5 | 25 | |
| 18U-48,3 | 48.3 | 30 | 1.1/2" |
| 18U-51 | 51 | 29.5 | |
| 18U-52 | 52 | 30.8 | |
| 18U-52,8 | 52.8 | 30.8 | |
| 18U-54 | 54 | 30 | 1.3/4" |
| 18U-55 | 55 | 30 | |
| 18U-57 | 57 | 30 | |
| 18U-60,3 | 60.3 | 27.8 | 2" |
| 18U-63,5 | 63.5 | 28 | |
| 18U-65 | 65 | 28 | |
| 18U-67 | 67 | 35.4 | |
| 18U-70 | 70 | 35.4 | |
| 18U-73 | 73 | 29 | |
| 18U-75 | 75 | 29 | |
| 18U-76 | 76 | 33 | 2.1/2" |
| 18U-77 | 77 | 30.5 | |
| 18U-78 | 78 | 30.5 | |
| 18U-80 | 80 | 30.5 | |
| 18U-82 | 82 | 30.5 | |
| 18U-83 | 83 | 30.5 | |
| 18U-85 | 85 | 30.5 | |
| 18U-88,9 | 88.9 | 35.6 | |
| 18U-90 | 90 | 30 | 3" |
| 18U-92,4 | 92.4 | 30 | 3" |
| 18U-95 | 95 | 39 | |
| 18U-98 | 98 | 31 | |
| 18U-100 | 100 | 31 | |
| 18U-101,6 | 101.6 | 29.5 | 3.1/2" |
| 18U-103 | 103 | 41 | |
| 18U-106 | 106 | 41 | |
| 18U-108 | 108 | 38.6 | |
| 18U-110 | 110 | 38.6 | |
| 18U-114,3 | 114.3 | 40.3 | 4" |
| 18U-117,5 | 117.5 | 41.5 | |
| 18U-120 | 120 | 39 | |
| 18U-121 | 121 | 39 | |
| 18U-125 | 125 | 39 | |
| 18U-127 | 127 | 36.2 | |
| 18U-130 | 130 | 40 | |
| 18U-133 | 133 | 40 | |
| 18U-136 | 136 | 40 | |
| 18U-138 | 138 | 32.5 | |
| 18U-139,7 | 139.7 | 40 | 5" |
| 18U-141,3 | 141.3 | 40 | 5" |
| 18U-146 | 146 | 40 | |
| 18U-148 | 148 | 39 | |
| 18U-152,4 | 152.4 | 39 | |
| 18U-156 | 156 | 40 | |
| 18U-159 | 159 | 49.5 | |
| 18U-160 | 160 | 49.5 | |
| 18U-165 | 165 | 40 | |
| 18U-168,3 | 168.3 | 39.6 | 6" |
| 18U-170 | 170 | 45 | |
| 18U-177,8 | 177.8 | 42 | |
| 18U-180 | 180 | 50.5 | |
| 18U-185 | 185 | 40 | |
| 18U-190 | 190 | 42 | |
| 18U-193,7 | 193.7 | 42 | |
| 18U-200 | 200 | 50.7 | |
| 18U-210 | 210 | 40 | |
| 18U-219,1 | 219.1 | 44.6 | 8" |
| 18U-225 | 225 | 40.3 | |
| 18U-232 | 232 | 40 | |
| 18U-242 | 242 | 50 | |
| 18U-245 | 245 | 50 | |
| 18U-250 | 250 | 40.3 | |
| 18U-267 | 267 | 43 | |
| 18U-273 | 273 | 51.6 | 10" |
| 18U-280 | 280 | 61 | |
| 18U-315 | 315 | 50 | |
| 18U-323,9 | 323.9 | 49.5 | 12" |
| 18U-355,6 | 355.6 | 56.8 | 14" |
| 18U-366 | 366 | 54 | |
| 18U-400 | 400 | 65 | |
| 18U-406,4 | 406.4 | 63.3 | 16" |
| 18U-419 | 419 | 58 | |
| 18U-450 | 450 | 65 | |
| 18U-457,2 | 457.2 | 64.5 | 18" |
| 18U-508 | 508 | 67.5 | 20" |
| 18U-558,8 | 558.8 | 76 | 22" |
| 18U-609,6 | 609.6 | 63.8 | 24" |
Todas las medidas expresadas en milímetros (mm). ¿No encuentra su medida exacta? Consúltenos, fabricamos a medida.
Solicite información o presupuesto
Indíquenos las medidas y cantidades que necesita. Le responderemos en menos de 24 horas laborables, sin compromiso.
