Pie regulable para tubo cuadrado con tapón de deslizamiento
Referencia 34A
Pie regulable para tubo cuadrado con tapón de deslizamiento
Referencia34A
MaterialPE
ColorNegro
Sectores de aplicaciónMobiliario y Maquinaria IndustrialMaquinaria Agrícola
Solicitar presupuesto →
Descripción
El pie de la serie 34A es ajustable con tornillo, tiene en su base, un tapón antideslizamiento.

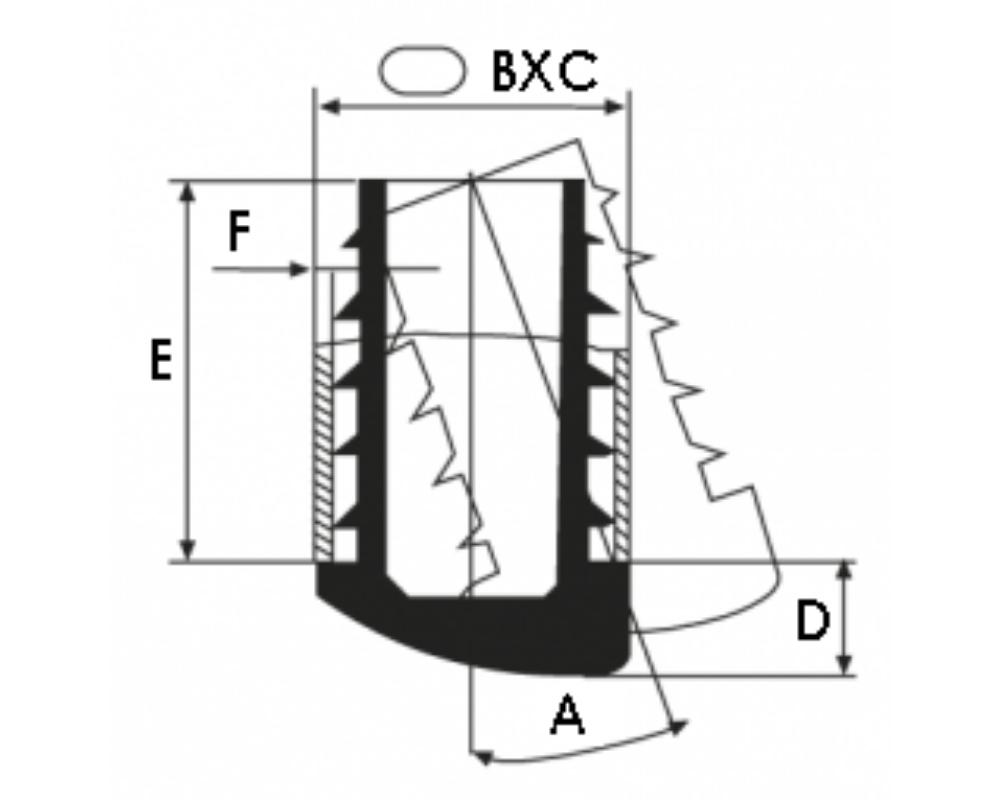

Plano técnico
Medidas disponibles
| Referencia | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | SW (mm) | ROSCA | EspesorTubo | Max_kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 34A-M16-25 | 25.0 | 5.0 | 5.0 | 20.0 | 22.5 | 29.5 | 24.0 | M 16 | 1,5-2 | 150.0 |
| 34A-M22-30 | 30.0 | 5.0 | 5.0 | 19.5 | 20.0 | 29.5 | 28.0 | M 22 | 1,5-2 | 300.0 |
| 34A-M22-30 | 30.0 | 5.0 | 5.0 | 19.5 | 22.5 | 29.5 | 24.0 | M 16 | 1,5-2 | 150.0 |
| 34A-M22-35 | 35.0 | 5.0 | 5.0 | 29.3 | 21.5 | 29.5 | 28.0 | M 22 | 1,5-2 | 300.0 |
| 34A-M30-40 | 40.0 | 5.0 | 5.0 | 29.3 | 19.5 | 29.5 | 28.0 | M 22 | 1,5-2 | 300.0 |
| 34A-M30-45 | 45.0 | 5.0 | 5.0 | 29.3 | 28.0 | 40.5 | 41.0 | M 30 | 1,5-2 | 300.0 |
| 34A-M42x2-50 | 50.0 | 5.0 | 5.0 | 29.3 | 28.0 | 40.5 | 41.0 | M 30 | 1,5-2 | 300.0 |
Todas las medidas expresadas en milímetros (mm). ¿No encuentra su medida exacta? Consúltenos, fabricamos a medida.
