Tapón cónico valona ancha
Referencia 118
Tapón cónico valona ancha
Referencia118
MaterialLDPE
ColorAmarillo
Sectores de aplicaciónAutomociónAeronáuticaAutomatizaciónHidráulica y NeumáticaMaquinaria AgrícolaMecanizados y Transformados
Solicitar presupuesto →
Descripción
La serie 118 tienen un diseño cónico y están hechos de polietileno altamente flexible. Ideal para usar en MIL Std. y accesorios hidráulicos y de tubo tipo SAE, y para roscas NPT y BSP. Fabricado en LDPE, PEBD, polietileno de baja densidad. Posibilidad de fabricación en otros colores a petición. Fabricado en LDPE, PEBD, polietileno de baja densidad. Ideales para proteger roscas Métrica, UNF, GAS/BSP.

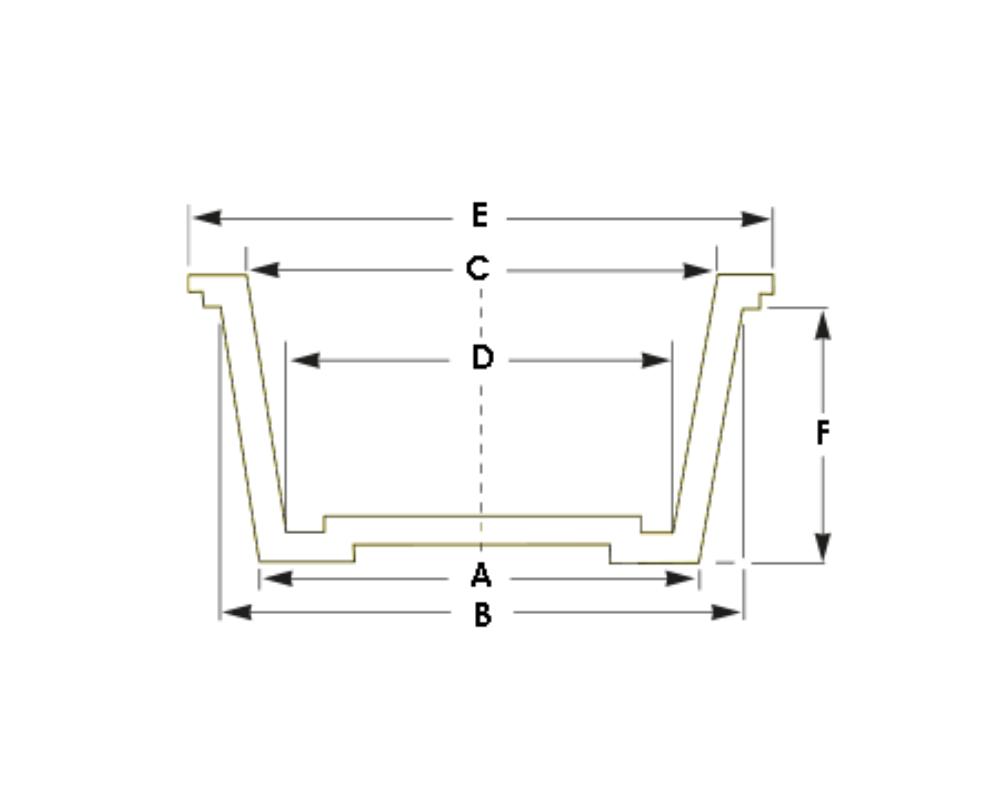

Plano técnico
Medidas disponibles
| Referencia | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) |
|---|---|---|---|---|---|---|
| 118-4.4 | 4.4 | 6.3 | 4.6 | 2.7 | 22.0 | 11.0 |
| 118-6.0 | 6.0 | 7.9 | 6.1 | 4.25 | 23.0 | 11.0 |
| 118-7.6 | 7.6 | 9.5 | 7.8 | 5.9 | 25.0 | 11.0 |
| 118-8.4 | 8.4 | 10.25 | 8.55 | 6.8 | 26.0 | 11.0 |
| 118-9.2 | 9.2 | 11.0 | 9.25 | 7.5 | 26.0 | 11.0 |
| 118-9.9 | 9.9 | 11.75 | 10.0 | 8.3 | 27.0 | 11.0 |
| 118-10.6 | 10.6 | 12.4 | 10.6 | 8.8 | 28.0 | 11.0 |
| 118-11.3 | 11.3 | 13.22 | 11.8 | 9.83 | 29.0 | 11.0 |
| 118-12.0 | 12.0 | 14.2 | 12.45 | 10.4 | 30.0 | 13.0 |
| 118-12.5 | 12.5 | 14.6 | 13.3 | 11.2 | 30.0 | 13.0 |
| 118-13.8 | 13.8 | 15.9 | 14.1 | 12.0 | 31.0 | 13.0 |
| 118-14.0 | 14.0 | 16.35 | 14.5 | 12.2 | 31.0 | 12.7 |
| 118-15.0 | 15.0 | 17.2 | 15.5 | 13.4 | 33.0 | 14.0 |
| 118-16.5 | 16.5 | 18.8 | 17.1 | 14.8 | 34.0 | 14.0 |
| 118-17.4 | 17.4 | 19.55 | 17.8 | 15.6 | 34.0 | 14.0 |
| 118-17.7 | 17.7 | 20.3 | 18.6 | 16.0 | 36.0 | 16.0 |
| 118-18.6 | 18.6 | 21.15 | 19.45 | 16.9 | 37.0 | 16.0 |
| 118-21.7 | 19.0 | 21.7 | 20.0 | 17.3 | 37.0 | 16.0 |
| 118-23.5 | 20.8 | 23.5 | 21.8 | 18.0 | 39.0 | 17.0 |
| 118-24.0 | 21.2 | 24.0 | 22.1 | 19.3 | 40.0 | 17.0 |
| 118-22.3 | 22.3 | 25.2 | 23.4 | 20.4 | 41.0 | 17.0 |
| 118-23.7 | 23.7 | 27.0 | 24.4 | 20.3 | 42.0 | 18.0 |
| 118-25.0 | 25.0 | 28.3 | 26.4 | 23.0 | 44.0 | 19.5 |
| 118-28.3 | 28.3 | 31.3 | 29.7 | 26.4 | 47.0 | 20.0 |
| 118-32.85 | 29.8 | 32.85 | 31.2 | 28.1 | 49.0 | 20.0 |
| 118-35.5 | 32.0 | 35.5 | 33.6 | 29.8 | 50.0 | 22.0 |
| 118-37.82 | 33.8 | 37.82 | 36.0 | 31.94 | 52.0 | 23.0 |
| 118-40.23 | 36.39 | 40.23 | 38.4 | 34.52 | 54.0 | 22.0 |
| 118-43.1 | 39.24 | 43.1 | 41.3 | 37.24 | 60.0 | 23.0 |
| 118-44.8 | 41.3 | 44.8 | 43.0 | 39.5 | 70.0 | 20.0 |
| 118-47.9 | 44.4 | 47.9 | 46.1 | 42.6 | 64.0 | 20.0 |
| 118-60.8 | 60.8 | 66.05 | 64.42 | 59.17 | 85.0 | 30.0 |
Todas las medidas expresadas en milímetros (mm). ¿No encuentra su medida exacta? Consúltenos, fabricamos a medida.
