Tapones y Capuchones Con Tirador
Tapón paralelo de TPE con tirador central
Referencia 134
Tapón paralelo de TPE con tirador central
Referencia134
MaterialTPE
ColorNegro
Sectores de aplicaciónAutomociónAeronáuticaAutomatizaciónHidráulica y NeumáticaMaquinaria AgrícolaMecanizados y Transformados
Solicitar presupuesto →
Descripción
El diseño de la lengüeta de extracción permite una extracción fácil. Resiste temperaturas continuas de hasta 120ºC. Fabricado en TPE, termoplástico.

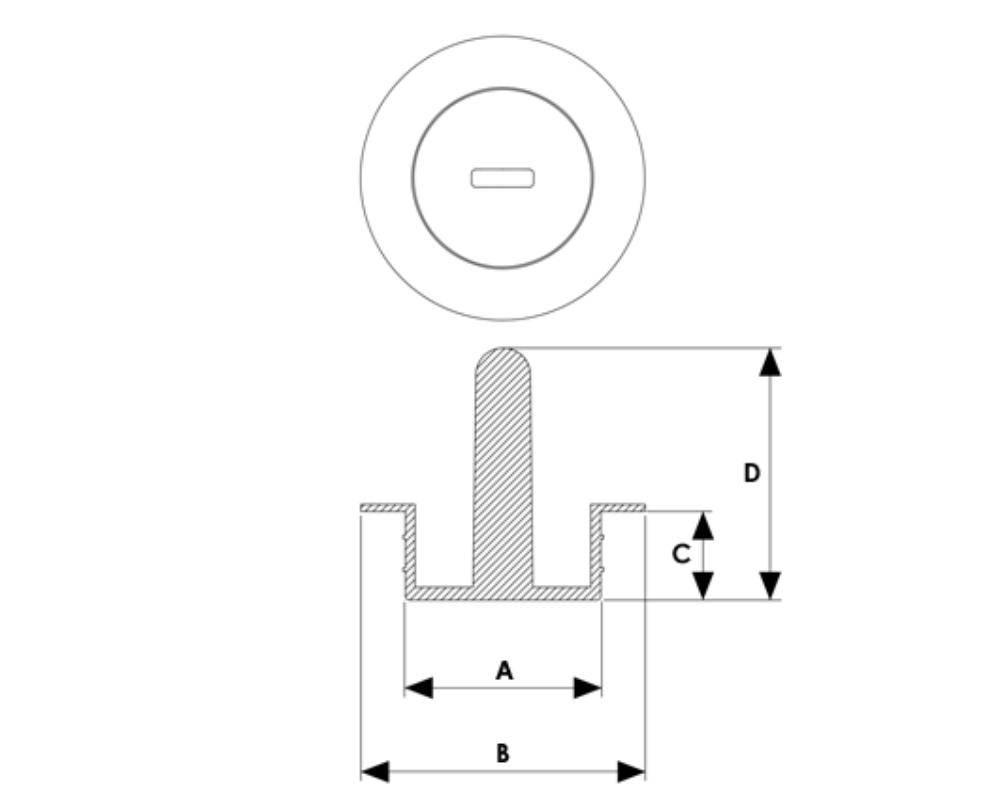

Plano técnico
Medidas disponibles
| Referencia | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Tipo (mm) | Metric |
|---|---|---|---|---|---|---|---|
| 134-1-7.5 | 7.5 | 15.5 | 8 | 24 | 1 | M8 | |
| 134-1-9.5 | 9.5 | 17.5 | 8 | 30 | 1 | M10 | |
| 134-1-11.5 | 11.5 | 19.5 | 8 | 30 | 1 | M12 | |
| 134-1-12.8 | 12.8 | 21.5 | 10 | 30 | 1 | M14 | |
| 134-1-15.2 | 15.2 | 23.5 | 10 | 32 | 1 | M16 | |
| 134-1-17.6 | 17.6 | 25.5 | 10 | 26 | 1 | M18 | |
| 134-1-19.4 | 19.4 | 27.5 | 12 | 26 | 1 | M20 | |
| 134-1-21.4 | 21.4 | 29.5 | 12 | 26 | 1 | M22 | |
| 134-1-23.5 | 23.5 | 28.5 | 12 | 26 | 1 | M24 | |
| 134-2-5.5 | 5.5 | 15.5 | 8 | 23.2 | 2 | M6 | |
| 134-2-7.5 | 7.5 | 15 | 8 | 25.3 | 2 | M8 | |
| 134-2-9.5 | 9.5 | 17 | 8 | 27.3 | 2 | M10 | |
| 134-2-11.5 | 11.5 | 17 | 8 | 28.3 | 2 | M12 | |
| 134-2-13.0 | 13 | 21 | 10 | 31 | 2 | M14 | |
| 134-2-15.5 | 15.5 | 23 | 10 | 33.3 | 2 | M16 | |
| 134-2-17.0 | 17 | 26 | 10 | 35.5 | 2 | M18 | |
| 134-2-19.4 | 19.4 | 27.5 | 12 | 37.1 | 2 | M20 | |
| 134-2-21.4 | 21.4 | 29.5 | 12 | 39.4 | 2 | M22 | |
| 134-2-23.5 | 23.5 | 28.5 | 12 | 40.8 | 2 | M24 |
Todas las medidas expresadas en milímetros (mm). ¿No encuentra su medida exacta? Consúltenos, fabricamos a medida.
